industrialmb SBC-210 Intel Baytrail

SBC-210 Intel Baytrail

  • Intel® Celeron® Processor J1900/N2930/N2920
  • Integrated Intel® Gen7 Intel® Graphics DX 11, OGL3.2
  • Supports Single Channel DDR3L 1333MHz, 1 x SO-DIMM, up to 8GB system memory
  • 1 x COM (RS-232/422/485), 3 x COM (RS-232)
  • 1 x HDMI, 1 x D-Sub, 1 x Dual Channel 24-bit LVDS
  • 2 x USB 3.0, 6 x USB 2.0, 2 x SATA2
  • 1 x mini-PCIe, 1x mSATA (shared)
  • Gigabit LAN : 2 x Realtek Lan
  • 1 x TPM Header
  • 9~36 V DC-in

industrialmb SBC-210 Intel Baytrail datasheet
industrialmb SBC-230 Intel Apollo Lake

SBC-230 Intel Apollo Lake

  • BGA1296 for Intel® Apollo Lake SoC
    SBC-230D (N4200)
    SBC-230L (N3350)
    SBC-230M (E3940)
    SBC-230M-WT (E3940)
  • Intel® Gen9 Intel® Graphics 4K Codec Decode& Encode
  • Supports Dual Channel DDR3L 1867MHz, 2 x SO-DIMM, up to 16GB system memory
  • 1 x VGA, 1 x HDMI, 1 x LVDS or eDP (Jumper Switch)
  • 2 xUSB 3.0, 4 x USB 2.0, 1 x SATA3
  • 1 x Mini-PCIe, 1 x Mini-PCIe / mSATA Colay
  • Gigabit LAN : 2 x Intel® LAN
  • 1 x TPM Header
  • 9V~36V DC-in (4-pin PWR Con)

industrialmb SBC-230 Intel Apollo Lake datasheet
industrialmb SBC-310 Intel Haswell ULT

SBC-310 Intel Haswell ULT

  • BGA Haswell MCP with ULT for Intel® Core i7/i5
  • Integrated Intel® HD Graphics Built-in Visuals
  • Supports DDR3L 1333/1600MHz, 1 x SO-DIMM, up to 8GB system memory
  • 2 x HDMI, 1 x 24 bit Dual Channel LVDS co-lay with eDP
  • 4 x USB 3.0, 4 x USB 2.0,2 x SATA3
  • 1 x mini-PCIe, 1x mSATA,
  • Gigabit LAN : 1 x RTL8111G, 1 x Intel® I218LM(4650U/4300U SKU)
  • 1 x TPM Header

industrialmb SBC-310 Intel Haswell ULT datasheet

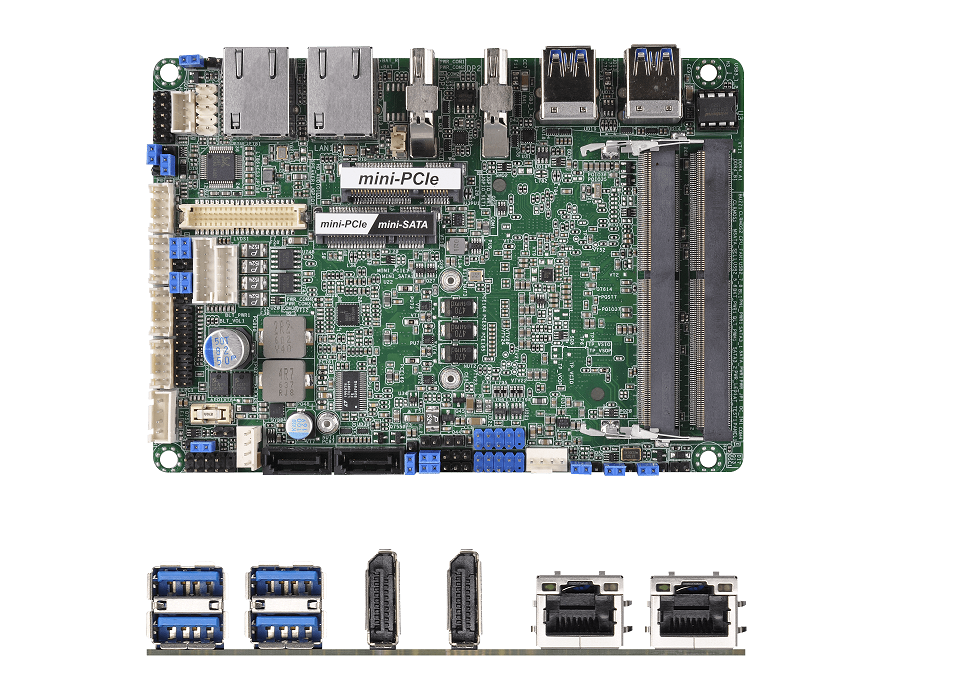

industrialmb SBC-330 Intel Skylake-U

SBC-330 Intel Skylake-U

  • BGA1356 for Intel® Skylake-U SoC
  • Intel® Gen9 Intel® Graphics DX 11/12, OGL4.3/4.4
  • Supports DDR4 2133MHz, 2 x SO-DIMM, up to 32GB system memory
  • 2 x DP1.2, 1 x LVDS
  • 4 x USB 3.0, 4 x USB 2.0, 2 x SATA3
  • 1 x mini-PCIe, 1 x Mini-PCIe / MSATA colay
  • Gigabit LAN : 2 x IntelLAN
  • DC 12-36V power input

industrialmb SBC-330 Intel Skylake-U datasheet

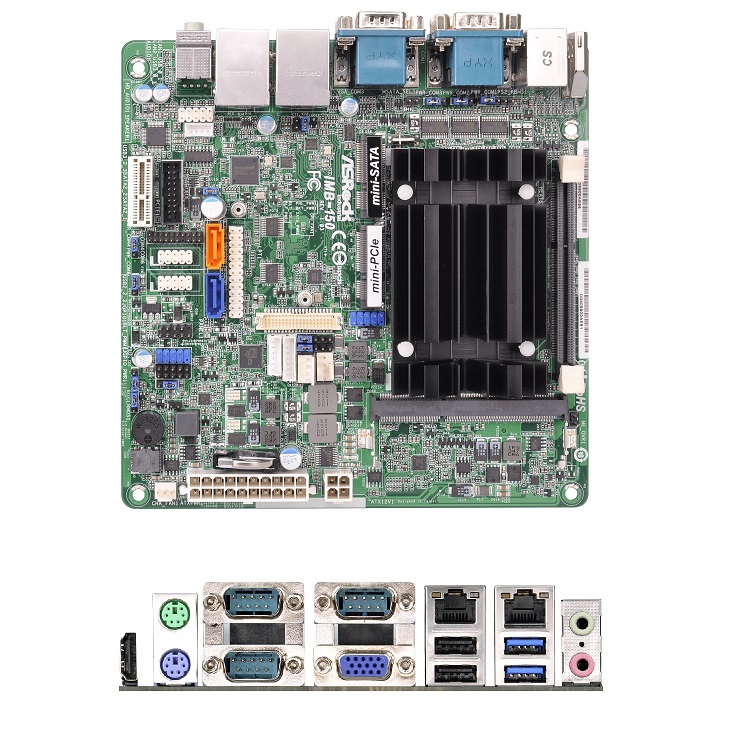

industrialmb IMB-150 Intel Baytrail

IMB-150 Intel Baytrail

  • Intel® Celeron® Processor J1900/N2930/N2920
  • Integrated Intel® Gen7 Intel® Graphics DX 11*, OGL3.2
  • Supports Dual Channel DDR3L 1333MHz, 2 x SO-DIMM, up to 8GB system memory
  • 3 x COM (RS-232/422/485), 2 x COM (RS-232)
  • 1 x HDMI, 1 x D-Sub, 1 x Dual Channel 24-bit LVDS
  • 4 x USB 3.0, 6 x USB 2.0, 2 x SATA2
  • 1 x mini-PCIe, 1 x mSATA(shared)
  • Gigabit LAN : 2 x Realtek Lan
  • 9~19 V DC-in / ATX Power Support

industrialmb IMB-150 Intel Baytrail datasheet

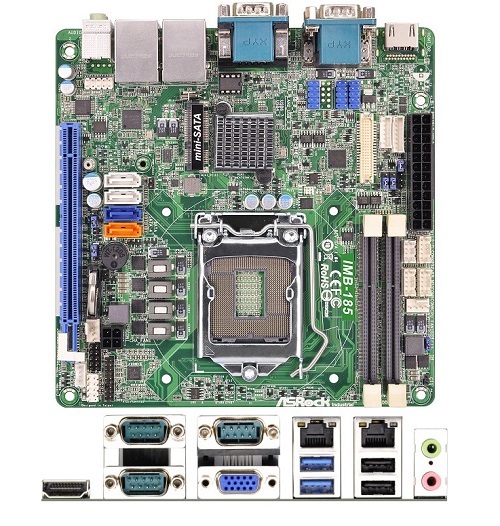

industrialmb IMB-185 Intel Haswell

IMB-185 Intel Haswell

  • Socket LGA1150 for Intel® Core i7 / i5 / i3 / Celeron® (Haswell)
  • Intel® H81 Chipset
  • Integrated Intel® HD Graphics Built-in Visuals
  • Supports DDR3 1600MHz, 2 x SO-DIMM, up to 16GB system memory
  • 3 x COM (RS-232/422/485), 3 x COM (RS-232)
  • 1 x VGA, 1 x HDMI, 1 x 24 bit Dual Channel LVDS
  • 2 x USB 3.0, 8 x USB 2.0,2 x SATA3,2 x SATA2
  • 1x mSATA, 1 x PCIE (x16),
  • Gigabit LAN: 1 x Intel® I210,LAN2: 1 x Intel® I217V
  • 1 x TPM Header

industrialmb IMB-185 Intel Haswell datasheet

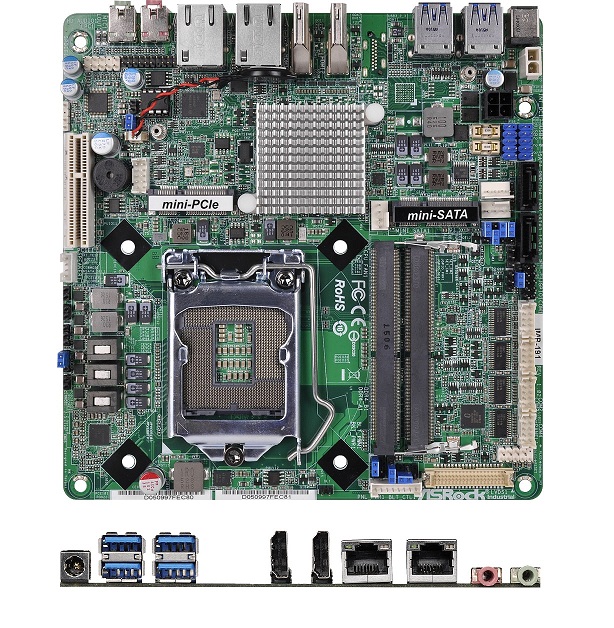

industrialmb IMB-191 Intel Skylake-S

IMB-191 Intel Skylake-S

  • Socket LGA1151 for Intel® Core i7 / i5 / i3 / Celeron® (Skylake-S)
  • Intel® Gen9 Intel® Graphics DX 11/12, OGL4.3/4.4
  • Supports Dual Channel DDR4 2133MHz, 2 x SO-DIMM, up to 32GB system memory
  • 2 x HDMI, 1 x Dual Channel 24-bit LVDS/eDP
  • 4 xUSB 3.0, 4 x USB 2.0, 2 x SATA3
  • 1 x Mini-PCIe, 1 x PCIe x4 Slot ,1 x mSATA
  • Gigabit LAN : 2 x Intel® Lan
  • 1 x TPM Header
  • 12V / 19~24V DC-in

industrialmb IMB-191 Intel Skylake-S datasheet

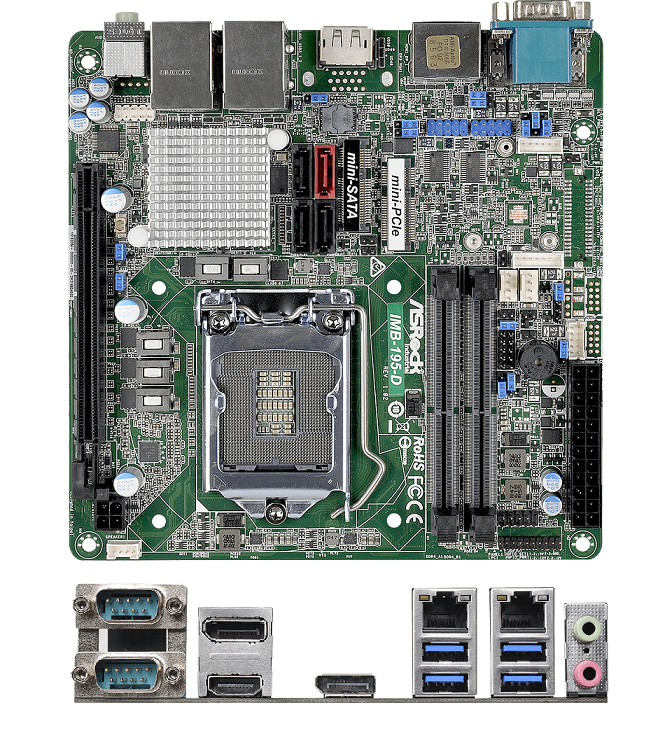

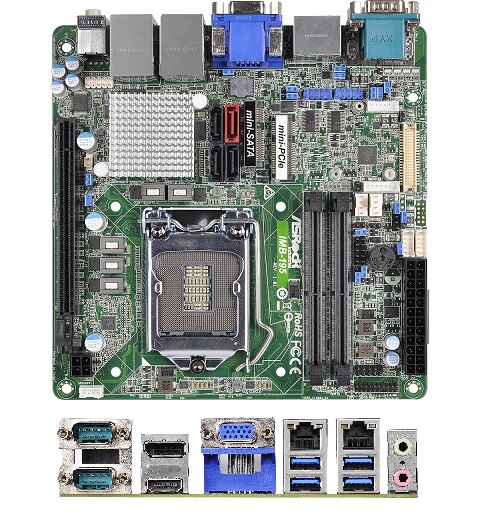

industrialmb IMB-195 Intel Skylake-S

IMB-195 Intel Skylake-S

  • Socket LGA1151 for Intel® Core i7 / i5 / i3 / Celeron® (Skylake-S)
  • Intel® Gen9 Intel® Graphics DX 11/12, OGL4.3/4.4
  • Supports Dual Channel DDR4 2133MHz, 2 x SO-DIMM, up to 32GB system memory
  • 1 x VGA, 1 x HDMI, 1 x Displayport
  • 4 xUSB 3.0, 4 x USB 2.0, 4 x SATA3
  • 1 x Mini-PCIe, 1 x PCIe x16 Slot ,1 x mSATA
  • Gigabit LAN : 2 x Intel® LAN
  • 1 x TPM Header
  • ATX PWR Con (24+4-pin)

industrialmb IMB-195 Intel Skylake-S datasheet
